球閥 電動防爆球閥
更新：2022/8/12 15:42:48??????點擊：
- 品牌：???工開閥門
- 型號：???Q941F
產品介紹
Q941F不銹鋼電動防爆球閥
適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電子式電動執行機構。
Q941F不銹鋼電動防爆球閥特點：
1流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q941F不銹鋼電動防爆球閥性能：
|
公稱通徑DN(mm) |
DN15-300 |
|||||
|
公稱壓力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
|||||
Q941F不銹鋼電動防爆球閥技術參數：
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|||||||||||
|
允許壓差(MPa) |
≤公稱壓力 |
|||||||||||
|
閥體形式 |
兩段式鑄造球閥 |
|||||||||||
|
連接形式 |
法蘭式、焊接式、螺紋式 |
|||||||||||
|
閥芯形式 |
"O"型球形閥芯 |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
流量特性 |
近似快開型 |
|||||||||||
|
動作范圍 |
0～90° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
|||||||||||
|
基本誤差 |
±1% |
|||||||||||
|
回差 |
±1% |
|||||||||||
|
死區 |
≤1%(可調) |
|||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||
|
配置執行機構 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
|||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|||||||||||
Q941F不銹鋼電動防爆球閥零部件材料表：
|
零件名稱 |
材料 |
|||
|
閥體、閥蓋 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
閥座密封圈 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
|||
|
填料 |
V型PTFE、柔性石墨 |
|||
Q941F不銹鋼電動防爆球閥結構：（圖）

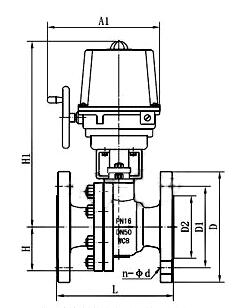

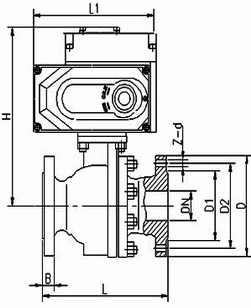

Q941F不銹鋼電動防爆球閥外觀尺寸：
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
|
|
H、A |
由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢劍閥公司技術部。 |
||||||||||
|
A1 |
防爆型 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
|
標準型 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
|
PN1.6MPa法蘭連接尺寸 |
|||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
|
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
|
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
26 |
|
|
f |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
|
|
PN2.5MPa法蘭連接尺寸 |
|||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
|
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
|
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
26 |
|
|
f |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
|
Q941F不銹鋼電動防爆球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
