產品介紹
ZRSN電動雙座調節閥
由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
ZRSN電動雙座調節閥特點：
此閥門具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙?/span>DKZ型有明顯提高。雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。
ZRSN電動雙座調節閥性能：
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
額定流量系數 |
直線 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
194 |
|
等百 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
|
|
額定行程L（mm） |
16 |
25 |
40 |
||||||
|
公稱壓力PN（MPa） |
1.6? 2.5? 4.0? 6.4 |
||||||||
|
執行機構型號 |
PSL |
201/202 |
204 |
208 |
|||||
|
3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
||||||
|
固有流量特性 |
直線、等百分比 |
||||||||
|
固有可調比 |
50：1 |
||||||||
|
工作溫度t（℃） |
普通型：鑄鋼-40-250；鑄不銹鋼-60-250??? 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450 |
||||||||
|
輸入信號 |
0-10mADC、4-20mADC、220VAC（開關信號） |
||||||||
|
電源電壓 |
220VAC? 50Hz |
||||||||
ZRSN電動雙座調節閥零部件材料表：
|
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
閥座 |
304 |
304 |
316 |
316L |
|
閥芯 |
304 |
304 |
316 |
316L |
|
導向套 |
WCB |
CF8 |
CF8M |
CF3M |
|
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
|
填料 |
PTFE/柔性石墨 |
|||
|
彈簧 |
65Mn |
304 |
316 |
316L |
|
螺母 |
304 |
304 |
316 |
316L |
|
閥桿 |
304 |
304 |
316 |
316L |

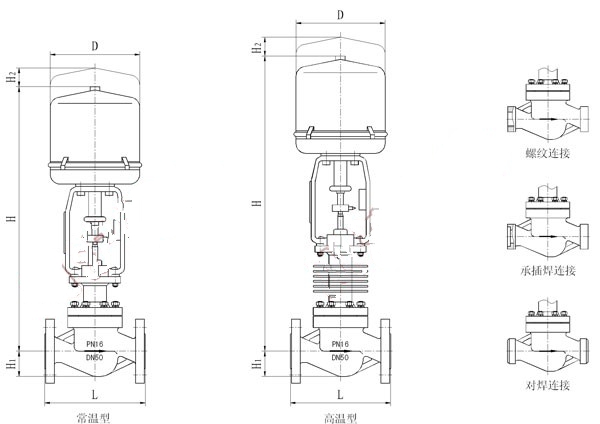

ZRSN電動雙座調節閥：（圖）

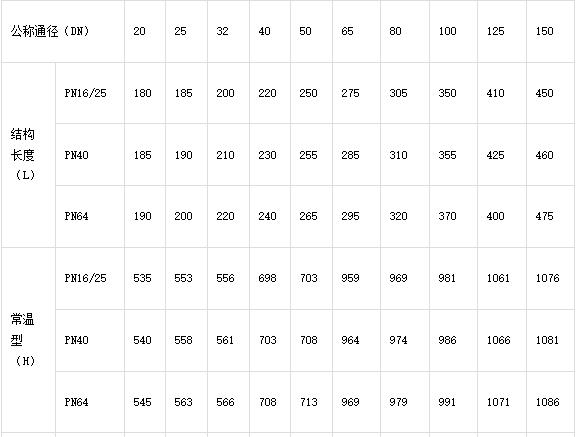

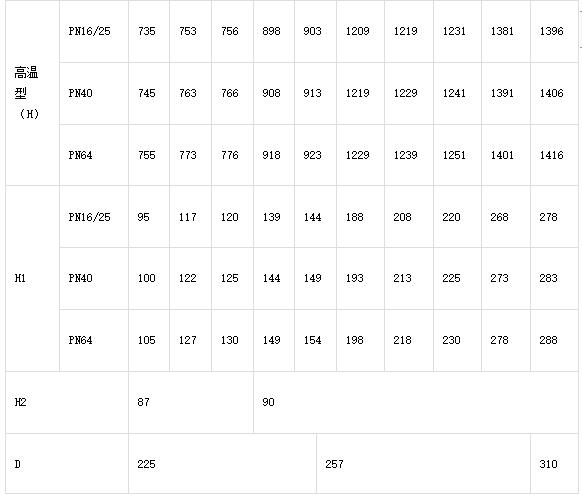

ZRSN電動雙座調節閥外觀尺寸：
ZRSN電動雙座調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
