調節閥 手動調節閥
更新：2022/9/15 10:22:01??????點擊：
- 品牌：???工開閥門
- 型號：???T40H
產品介紹
T40H大連式手動調節閥
按順時針旋轉手輪即可關閉手動調節閥，這時閥桿帶動閥瓣下降，直使兩錐形密封面接觸達到嚴禁地將管路關閉為止。本廠生產的手動調節閥適用于聲條集中供熱和區域供熱的節能產品，以調節流量為主。
T40H大連式手動調節閥特點：
1、改善供熱工況：凡是采用手動調節閥的線及熱力點，都可以按著設計工況進行流量調節，達到良好的溫度工況，這種調節閥比閘閥、截止閥調節性能好，它具有近似直線調節性能，因此，各采暖建筑物冷熱不均的現象得到有力的改善。
2、節省能源：熱力管網由于溫度壓力的失調，造成某些支流量過大，使一些建筑溫度過高，用戶不得不開窗戶，大量熱能白白浪費掉，由于分支安裝了手動調節閥，克服了溫度壓力失調，避免開窗戶，達到節約能源的目的。
3、改善管網水力工況：手動調節閥能按照額定流量進行控制，將管網超量運行的流量降低，使原本水工況惡化程度得到一定改善。
T40H大連式手動調節閥性能：
|
公稱壓力PN（MPa） |
試驗壓力（MPa） |
工作壓力（MPa） |
工作介質 |
介質溫度(℃) |
||
|
殼體 |
密封 |
P20 |
P12 |
|||
|
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
水、蒸汽 |
≤200 |
T40H大連式手動調節閥零部件材料表：
|
零件名稱 |
材料 |
|
閥體、閥蓋、填料壓蓋 |
灰鑄鐵、鑄鋼、不銹鋼、黃銅 |
|
閥桿、閥瓣、密封圈 |
不銹鋼 |
|
閥桿螺母 |
黃銅 |

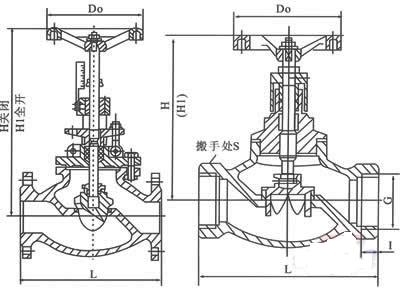

T40H大連式手動調節閥結構：（圖）
T40H大連式手動調節閥外觀尺寸：
|
型號 |
公稱壓力 |
公稱通徑 |
尺寸 |
|||
|
L |
H |
H1 |
DO |
|||
|
T40H-16 |
1.6 |
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
80 |
||
|
25 |
160 |
182 |
197 |
120 |
||
|
32 |
180 |
192 |
210 |
140 |
||
|
40 |
200 |
250 |
275 |
160 |
||
|
50 |
230 |
264 |
295 |
180 |
||
|
65 |
290 |
380 |
420 |
220 |
||
|
80 |
310 |
413 |
460 |
280 |
||
|
100 |
350 |
466 |
520 |
300 |
||
|
125 |
400 |
540 |
620 |
350 |
||
|
150 |
480 |
623 |
710 |
400 |
||
|
200 |
495 |
687 |
825 |
450 |
||
|
250 |
622 |
782 |
915 |
500 |
||
|
300 |
698 |
914 |
1080 |
550 |
||
|
350 |
787 |
968 |
1150 |
680 |
||
|
400 |
914 |
1037 |
1250 |
680 |
||
T40H大連式手動調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
