產品介紹
Q61F承插焊球閥
屬于手動類球閥，帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
Q61F承插焊球閥性能：
公稱壓力
適用穩定范圍
適用介質
承插焊標準SW
1.6-6.4MPa
-20～232℃～350℃
水、油、氣及某些腐蝕性液體（W。O。G）
GB12224.ANSIB16.25
Q61F承插焊球閥零部件材料表：
零件名稱
材質
閥體
不銹鋼CF8M
碳鋼WCB
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
閥蓋
不銹鋼CF8M
碳鋼WCB
球體
不銹鋼SS316
不銹鋼SS304
閥桿
不銹鋼SS316
不銹鋼SS316
螺母
不銹鋼SS304
FCD45
墊圈
不銹鋼SS304
FCD45
手柄套
塑料
塑料
手柄
不銹鋼SS304
不銹鋼SS304
閥桿螺母
不銹鋼SS304
B7
填料壓蓋螺母
不銹鋼SS304
不銹鋼SS304
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
止推墊圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
螺栓
不銹鋼SS304
不銹鋼SS304

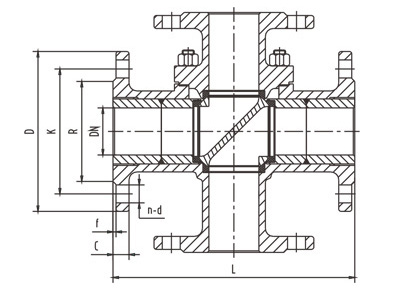

Q61F承插焊球閥結構：（圖）
Q61F承插焊球閥外觀尺寸：
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
82
90
112
120
145
185
210
268
H
100
100
130
130
165
165
190
190
250
250
280
W
100
100
130
130
165
165
190
190
250
250
280
Q61F承插焊球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
