低溫高壓截止閥
更新：2022/7/5 16:43:06??????點擊：
- 品牌：???工開閥門
- 型號：???DJ61Y-160P
產品介紹
DJ61Y-160P低溫高壓截止閥特點：
1、結構簡單，制造和維修比較方便；
2、工作行程小，啟閉時間短；
3、密封性好，密封面間磨擦力小，壽命較大；
4、流體阻力大，開啟和關閉時所需力較大；
5、不適用于帶顆粒、粘度較大、易結焦的介質；
6、調節性能較差。
DJ61Y-160P低溫高壓截止閥性能：
|
公稱通徑 |
DN10mm～50mm |
|
公稱壓力 |
PN16.0MPa |
|
適用介質 |
液氧、液氮、液氬、液化天然氣、 液態二氧化碳、液態丙烷等 |
|
適用溫度 |
-196℃～+150℃ |
DJ61Y-160P低溫高壓截止閥零部件材料表：
|
閥體、閥蓋 |
0Cr18Ni9 |
|
閥瓣、閥桿 |
0Cr18Ni9 |
|
密封圈 |
T2 |
|
填料 |
PTFE |

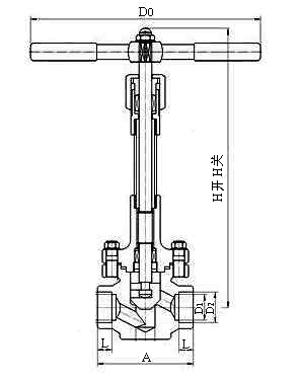

DJ61Y-160P低溫高壓截止閥結構：（圖）
DJ61Y-160P低溫高壓截止閥外觀尺寸：
|
產品型號 |
DJ61Y-160P低溫高壓截止閥 |
重量 (kg) |
|||||||
|
產品代號 |
通徑 DN(mm) |
尺 寸 |
|||||||
|
H開 |
H關 |
D1 |
D2 |
L |
A |
D0 |
|||
|
861DJ10 |
10 |
258 |
250 |
10 |
14.5 |
10 |
80 |
160 |
7.0 |
|
861DJ15 |
15 |
258 |
250 |
15 |
22.5 |
10 |
110 |
160 |
7.2 |
|
861DJ20 |
20 |
322 |
310 |
20 |
28.5 |
10 |
120 |
250 |
11.1 |
|
861DJ25 |
25 |
322 |
310 |
25 |
34.5 |
15 |
120 |
250 |
11.4 |
|
861DJ40 |
40 |
390 |
370 |
40 |
49.5 |
15 |
180 |
400 |
22.8 |
|
861DJ50 |
50 |
390 |
370 |
50 |
61.5 |
15 |
200 |
450 |
23.3 |
DJ61Y-160P低溫高壓截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
