截止閥 電動截止閥
更新：2022/9/2 12:31:42??????點擊：
- 品牌：???工開閥門
- 型號：???J941
產品介紹
J941 系列電動截止閥
符合GB、JB、ANSI、JSI、BS、DIN等國內外先進標準GB12235及美國標準ANSI B16.34要求，結構合理、密封可靠、性能良好、造型美觀。法蘭連接鋼制截止閥適用于公稱壓力1.6Mpa～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通管路介質。
J941 系列電動截止閥特點：
1.該閥門設計制造按國家標準GB12235,結構合理,密封可靠,性能優良,造型美觀。
2.閥瓣、閥座密封面用鐵基合金堆焊或司太立(stellite)鉆基硬質合堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性好、使用壽命長。
3.閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要和用戶要求。
5.閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用與各種壓力、溫度及介質工況。
6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,填料更換可在不停機情況下進行方便快捷不影響系統運行。
J941 系列電動截止閥性能：
|
閥體材料 |
公稱壓力(Mpa) |
工作溫度(℃) |
適用介質 |
|
|
碳鋼 |
C |
1.6-6.4 |
≤425 |
水、油品、蒸汽 |
|
10.0,16.0 |
||||
|
不銹鋼 |
P |
1.6-16.0 |
≤200 |
硝酸類 |
|
R |
醋酸類 |
|||
|
鉻鉬鋼 |
I |
1.6-16.0 |
≤550 |
油品、蒸汽 |
J941 系列電動截止閥零部件材料表：
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
|
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
|
支架 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
|
閘瓣 |
2Cr13 |
304 |
316 |
Cr5Mo |
|
閥桿 |
2Cr13 |
304 |
316 |
25Cr2MoV |
|
閥座 |
25 |
304 |
316 |
304 |
|
密封環、墊片 |
304、包覆墊 |
|||
|
填料 |
增強柔性石墨 |
|||

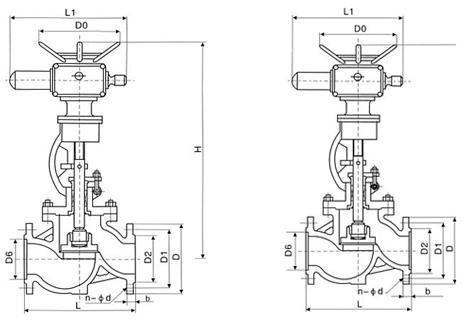

J941 系列電動截止閥結構：（圖）
J941 系列電動截止閥外觀尺寸：
|
公稱壓力 |
公稱壓力 |
主要外形尺寸及連接尺寸 |
電動 |
重量 |
||||||
|
L |
D |
b-f |
f2 |
z-d |
H |
L1 |
|
|
||
|
1.6 |
50 |
230 |
160 |
18-3 |
- |
4--18 |
645 |
590 |
DZW10A |
48 |
|
65 |
290 |
180 |
18-3 |
- |
4--18 |
690 |
590 |
DZW10A |
90 |
|
|
80 |
310 |
195 |
20-3 |
- |
8-18 |
715 |
590 |
DZW10A |
65 |
|
|
100 |
350 |
215 |
22-3 |
- |
8-18 |
770 |
590 |
DZW15A |
71 |
|
|
125 |
400 |
245 |
24--3 |
- |
8-18 |
780 |
590 |
DZW20A |
119 |
|
|
150 |
480 |
280 |
24--3 |
- |
8-23 |
810 |
590 |
DZW30A |
210 |
|
|
200 |
600 |
335 |
26-3 |
- |
12-23 |
967 |
810 |
DZW45A |
320 |
|
|
250 |
650 |
405 |
30-3 |
- |
12-23 |
1143 |
810 |
DZW60A |
550 |
|
|
300 |
750 |
460 |
30-3 |
- |
12-23 |
1292 |
830 |
DZW90A |
78 |
|
J941 系列電動截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
